Pagrindinė informacija .
- Modelis Nr .: DRGXY4508
- Tipas: rezervuaro konteineris
- Šio rezervuaro konteinerio laikmena:
- Darbinis slėgis: 8 mažesnis arba lygus P mažesnis arba lygus 22 barams
- Reitingo masė: 36000 kg
- Tare masė: 7100 ± 3% kg
- Matmenys: 6,058m * 2,438m * 2,591m
- Ilgis: 20 ′
- Rėmo dydis: 20 pėdų
- Dizaino aptarnavimo gyvenimas: 20 metų
- Spalva: pritaikyta
Produkto parametrai
|
Dizaino kodas |
ASME katilo ir slėgio indo kodo VIII skyrius 1 -2023, programa .44 |
|
|
„Tarptautinis jūrų pavojingų prekių kodas“ (IMDG kodas) |
||
|
„Izoliuotų krovinių rezervuaro specifikacija, skirta nedegintiems kriogeniniams skysčiams“ (CGA 341-2017) |
||
|
"Techniniai skysčių, dujų, dujų ir slėgio sausų birių krovinių rezervuarų konteinerių bandymo metodai" (ISO 1496-3: 2019) |
||
|
Patvirtinimas ir tikrinimas org . |
LR |
|
|
Produkto tipas |

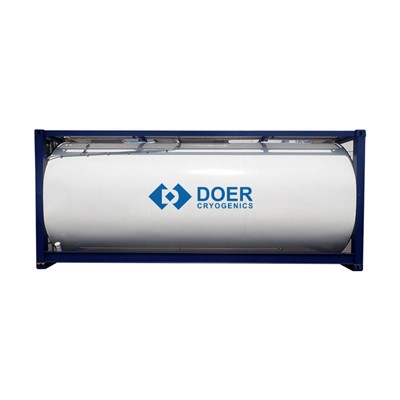

UN T75 ISO bako konteineris |
|
|
Konteinerių modelis |
1cc |
|
|
Izoliacijos tipas |
Didelis vakuuminis daugiasluoksnis izoliacija |
|
|
Reitingo masė |
36000 kg |
|
|
Maksimali leistina užpildymo masė |
8505 kg |
|
|
Tare Mišios |
7100 ± 3% kg |
|
|
Leidžiama sudėti masę |
213360 kg |
|
|
Bendras dydis (rėmelis) /l*w*h /mm |
6058*2438*2591 |
|
|
Ilgis |
20′ |
|
|
Kadro dydis |
20 pėdų |
|
|
Darbinis slėgis |
8 Mažiau arba lygus p, mažesnis arba lygus 22 barams |
|
|
Max . leistinas darbinis slėgis (MPA .) |
Skystas talpykla |
0.8 |
|
Išorinė striukė |
-0.1 (vakuumas) |
|
|
Min . darbinė temperatūra |
Skystas talpykla |
-162 laipsnis |
|
Išorinė striukė |
20 laipsnių |
|
|
Dizaino slėgis (MPA .) |
Skystas talpykla |
0.95 |
|
Išorinė striukė |
-0.1 |
|
|
Projektavimo temperatūra |
Skystas talpykla |
-196 laipsnis |
|
Išorinė striukė |
50 laipsnių |
|
|
Pagrindinė medžiaga |
Skystas talpykla |
SA -240 m 304 |
|
Išorinė striukė |
SA -516 m 485 |
|
|
Rėmelis |
Q355E |
|
|
Žiniasklaidos charakteristikos |
Sprogstamasis |
|
|
Bendras tūris (L) |
21000 |
|
|
Efektyvus tūris (L) |
18900 |
|
|
FLLING RRATE |
90% |
|
|
Statinis išgaravimo greitis |
Mažiau arba lygus 0,35% /D |
|
|
Tapyba |
Gruntas + tarpinis sluoksnis + viršutinis sluoksnis (3 sluoksniai) |
|
|
Spalva |
Pritaikytas |
|
|
Dizaino tarnybos gyvenimas |
20 metų |
|
|
Transporto paketas |
Nuogas |
|
|
Transporto būdas |
Kelias, jūra, geležinkelis ar jų tarpmodalinis transportas |
|
Techniniai reikalavimai
- Šis rėmo bako konteineris turėtų atlikti visų rūšių bandymą pagal ISO 1496-3: 2019.
- Izoliacinės medžiagos turi atitikti GB/T 31480 "aukšto vakuuminio daugiasluoksnių izoliacinių medžiagų, skirtų kriogeniniams indams, reikalavimus" .
- Šio rezervuaro konteinerio priedai atitinka atitinkamus produkto kokybės sertifikavimo standartus, kurie iš gamyklos tiekia visą komplektą kartu su rezervuaro korpusu;
- Siekdamas patenkinti ISO bako konteinerio slėgio reikalavimus, jame yra slėgio kaupimosi garintuvas
- Baigta dažų plėvelė išoriniame ISO bako konteinerio paviršiuje yra tanki, tvirta ir patikima, jos dažų plėvelės storis yra didesnis nei 200 mm, užtikrinant, kad bent 3 metus neišnyks .;
- Visos rezervuaro ir rėmo jungčių atramos turėtų būti plonos suvirinimo, o suvirinimo tvirta ir patikima, suvirinimo siūlių paviršius neturi būti įtrūkimų, skerdimo, stomatalinio, kraterio ir purslų .
- Prieš paliekant gamyklą ., rezervuarą reikia pakeisti azotu, užpildykite skysčio indo vidų 0 . 03 ~ 0,05MPa slėgio azoto dujomis, kad apsaugotumėte.
- Visi žymėjimai visiškai atitinka taikomus reglamentus ir yra pritvirtinti prie sklandaus ir lygaus ., apima reikiamus reguliavimo simbolius, unikalius rezervuaro savininko identifikavimo numerius ir logotipus .
- Lengva naudoti, jis gali būti naudojamas kaip mobilusis rezervuaras skysčiams pernešti, taip pat gali būti naudojamas kaip fiksuotas rezervuaras skysčiams laikyti . Šis ISO rezervuaro konteineris yra plačiai naudojamas: pramonėje jis suteikia stabilų deguonies šaltinį oksidacijos ir degimo procesams plienui, cheminėms ir kitoms pramonės šakoms; Medicinos srityje tai garantuoja medicininio deguonies tiekimą ligoninėms, skubios pagalbos centrui ir tt .
